| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | MG |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD6000-40000/set |
| Ambalaj bilgileri: | Yüksek kaliteli kontrplak sandıkla paketlenmiş elektrik ve diğer parçalar, plastik filmler veya plas |
| Teslim süresi: | 35-45 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 5000 takım/yıl |
| Koşul: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| açıklık: | 7-35m | Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler, Saha kurulumu, devreye alma ve eğitim, Çevrimi |
| Özellik: | portal vinç | Max. Maks. lifting height ağırlık kaldırmak: | 6m~30m |
| Anma kaldırma momenti: | Farklı | Max. Maks. lifting load kaldırma yükü: | 800T |
| Ürün adı: | Raylı Portal Vinç | Başvuru: | atölye, Depo, bitkiler, fabrika, depo vb. |
| Kontrol metodu: | Kablosuz Uzaktan Kumanda, Zemin kontrolü, kolye kontrolü | Nominal yükleme kapasitesi: | 1-800 ton |
| Renk: | Sarı, Kırmızı veya gereklilik olarak | Güç kaynağı: | 3 Fazlı 380V 50hz veya özelleştirilebilir |
| Güç kaynağı: | 220V~480V 50/60Hz | Vinç özelliği: | Kolay Kumandalı Portal Vinç, Portal Vinç, Goliath Vinç |
| Tip: | Ağır Hizmet Çift Kirişli Portal Vinç | Kaldırma mekanizması: | Açık Vinç Arabası |
| Kaldırma hızı: | Standart veya gereklilik olarak | Ana elektrikli parçalar: | Chint veya gereksinimler olarak Siemens, Schneider |
| Vurgulamak: | Çift Kirişli Portal Vinç 5.9m/Dk,16/3.2T Çift Kirişli Portal Vinç,11 |
||

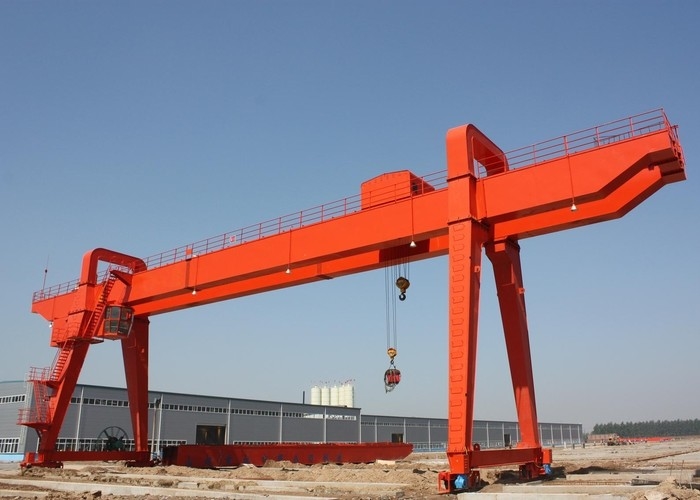

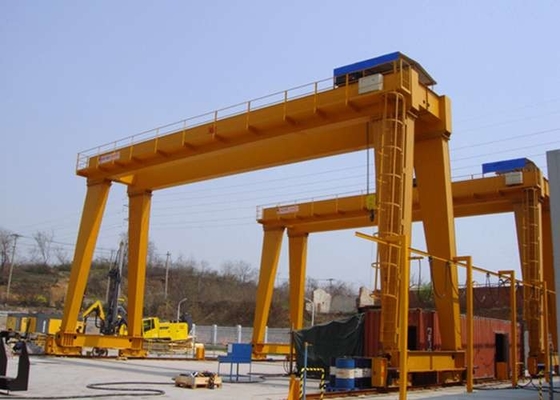

Ağır Hizmet Tipi Elektrikli Çift Kirişli Portal Vinç CE Sertifikası
Genel açıklama:
Portal vinç, köprünün her iki taraftaki payandalar aracılığıyla zemin rayında desteklendiği köprü tipi bir vinçtir.Yapıda portal, araba çalıştırma mekanizması, kaldırma arabası ve elektrikli parçalardan oluşur.Bazı portal vinçlerin sadece bir tarafında payanda bulunur ve diğer tarafı yarı portal vinç olarak adlandırılan fabrika binası veya sehpa üzerinde desteklenir.Portal vincin üst köprü çerçevesi (ana kiriş ve uç kiriş dahil), payandalar, alt kirişler ve diğer parçalar.Vincin çalışma aralığını genişletmek için ana kiriş, bir konsol oluşturmak için payandaların ötesine bir veya iki tarafa uzanabilir.Kollu bir kaldırma arabası da kullanılabilir ve vincin çalışma aralığı, pergelin eğimi ve dönüşü ile genişletilebilir.
Kancalı çift kirişli portal vinç, ortak kaldırma ve boşaltma işleri yapmak için depo veya demiryolu yan taraflarına uygulanır.
Bu tür vinç, köprü, destek ayakları, vinç hareket mekanizması, güçlü kaldırma vincine sahip araba, elektrikli ekipman ve kontrol sisteminden oluşur.
Ağır hizmet tipi tasarımı sayesinde her türlü endüstriyel alanda yaygın olarak kullanılabilir.Ağır hizmet tipi tasarımı sayesinde her türlü endüstriyel alanda yaygın olarak kullanılabilir.
Çift Kirişli Portal Vinç Avantajları:
Teknik parametreler:
| Kapasite (ton) | 5 | 10 | 16/3,2 | 20/5 | 32/5 | 50/10 | ||
| Açıklık (m) | 18, 22, 24, 26, 30, 35 | |||||||
| Kaldırma yüksekliği (m) | 10, 11, 12 | |||||||
| İşçi sınıfı | A5 | |||||||
| Kontrol yolu | Kabin kontrolü veya uzaktan kumanda | |||||||
| Güç kaynağı | 380V 50HZ 3 fazlı (Sizinki gibi tedarik edebilir) | |||||||
| Araba kaldırma mekanizması | ||||||||
|
Kaldırma hızı (m/dak) |
Ana kanca | 11.3 | 8.5 | 7.9 | 7.2 | 7.5 | 5.9 | |
| yardımcı kanca | - | - | 14.6 | 15.4 | 15.4 | 10.4 | ||
| Araba hareket mekanizması | ||||||||
| Seyahat hızı (m/dak) | 37.3 | 35.6 | 36.6 | 36.6 | 37 | 36 | ||
| Vinç hareket mekanizması | ||||||||
| Seyahat hızı (m/dak) | 37.3 | 39.7 | 37.3 | 39.7 | 39.4 | 38,5 | ||
| Motor gücü (KW) | 40.8-51.8 | 41.5-52.8 | 80-77 | 84-81 | 99.3-117.3 | 126,5 | ||
| Demiryolu rayı önerilir | 43kg/m2 | 43kg/m veya QU70 | ||||||
Ana kiriş yapısı:
1. Kafes kirişi
Açı çeliği veya I-kiriş ile kaynak yapılan yapısal form, düşük maliyet, hafiflik ve iyi rüzgar direnci avantajlarına sahiptir.Bununla birlikte, çok sayıda kaynak noktası ve kirişin kendi kusurları nedeniyle, kiriş kirişi ayrıca büyük sapma, düşük sertlik, nispeten düşük güvenilirlik ve kaynak noktalarının sık sık denetlenmesi gibi dezavantajlara sahiptir.Düşük güvenlik gereksinimleri ve küçük kaldırma kapasitesi olan mekanlar için uygundur.
2. Kutu kirişi
Çelik levha, yüksek güvenlik ve yüksek sertlik özelliklerine sahip kutu tipi bir yapıya kaynaklanmıştır.Genellikle büyük tonajlı ve süper tonajlı portal vinçlerde kullanılır.Kutu kiriş ayrıca yüksek maliyet, ağır öz ağırlık ve zayıf rüzgar direnci dezavantajlarına sahiptir.
Nasıl seçilir:
1. Portal vinç seçimi
2. Açıklık ve konsol uzunluğu
3. Dingil mesafesini belirleme ilkesi
4. Portal vinç aralığı boyutu belirlenir
Çift Kirişli Portal Vinç Detayları:
