| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | 1.0, 3.0, 5.0, 8.0 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD25000-45000/set |
| Ambalaj bilgileri: | Konteyner ile standart çıplak ambalaj, Yüksek kaliteli kontrplak sandık ile paketlenmiş elektrik ve |
| Teslim süresi: | 30 İş Günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 2000 takım/yıl |
| anahtar kelimeler: | Örümcek Turna | Koşul: | Yeni |
|---|---|---|---|
| Garanti: | 12 ay | yerden kaldırma yüksekliği: | 5.5m, 9.2m, 16.8m, 17.8m |
| Maks. Çalışma Yarıçapı: | 5.07m, 8.3m, 16m, 15.7m | Anma kaldırma kapasitesi: | 1 ton, 3 ton, 5 ton, 8 ton |
| Kontrol metodu: | Kablosuz Uzaktan Kumanda, Manuel Çalıştırma | Başvuru: | İnşaat, Çelik Montaj, Cam Endüstrileri, Güç Denetimi ve bakımı, Mekanik bakım |
| Vurgulamak: | 17.8m Katlanabilir Örümcek Paletli Vinç,Kaldırma Yüksekliği 5.5m Örümcek Paletli Vinç,Çatı Çalışması elektrikli örümcek vinci |
||
Lastik Paletli Şasi Örümcek Vinç Çatı İşi İçin Katlanabilir
Tanım:
Örümcek vinç genellikle 8 t'den daha az kaldırma kapasitesine sahip, taşınması ve kullanımı kolay kaldırma ekipmanı anlamına gelir.Genel esneklik avantajlarına sahiptir ve katlanabilir.İç mekan camlarının montajı, iç mekan duvar panellerinin kaldırılması veya çeşitli küçük kaliteli malların zeminden yukarı ve aşağı taşınması gibi.Örümcek vinçler, vinç makinelerinin uygulama sınırlamalarını bir dereceye kadar telafi edebilir, bu nedenle iç mekan çalışmaları için örümcek vinçler giderek daha popüler hale geliyor.
Teknik parametreler:
| modeli | KB1.0 | |
| Şartname | 1.0Tx 1.5m | |
| Maksimum Çalışma Yarıçapı | 5.07m xO.2T | |
| Maksimum Yer Kaldırma Yüksekliği | 5,6 m | |
| Maksimum Yeraltı Kaldırma Yüksekliği | 18m | |
| Vinç Cihazı | Kanca Hızı | 10m/dak (2 düşüş) |
| İp | 07.7mm x 48m | |
| Teleskopik Sistem | Bom Tipi | Tam otomatik 4 bölüm |
| Bumba uzunluğu | 2.08m-5.5m | |
| Yukarı ve Aşağılar | Bom Açısı/Zaman | 0° ~75./14sn |
| Döndürme Sistemi | Dönüş Açısı/Zaman | 0° 〜360° (Sürekli )/40sn |
| payanda | Outrigger Aktif Formu | 1 bölüm için otomatik, 2,3 bölüm için manuel ayar |
| Maksimum Genişletilmiş Boyutlar | 3600mm x 3200mm | |
| çekiş sistemi | Yürüyüş Yolu | Hidrolik motor tahrikli |
| Yürüme hızı | 0-3,2 km/s | |
| Sınıf Yeteneği | 20° | |
| Zemin Uzunluğu x Genişlik x 2 | 960 mm x 180 mm x 2 | |
| zemin basıncı | 35,6 kpa (0,356 kgf/cm2) | |
| Dizel motor | modeli | (HONDA) GX270 |
| Yer değiştirme | 270 ml | |
| Maksimum Çıkış | 5.1Kw/1800rpm | |
| Başlatma Yöntemi | Elektrikli çalıştırma | |
| Yakıt/Tank Kapasitesi | Benzin/6L | |
| Güvenlik cihazları | Denge ayağı sensörü, Acil durdurma düğmesi, yükseklik sınırlayıcı | |
| Sistem Gerilimi | DC12V | |
| Boyut | Uzunluk x Genişlik x Yükseklik | 2140 mm x 600 mm x 1413 mm |
Maksimum Uzatılmış Denge Ayaklarında Yük Tablosu:
| 2.08m bom | 3.22m bom | 4.36m bom | 5.5m bom | ||||
| Çalışma Yarıçapı (m) | Anma Yükü (T) |
Çalışma Yarıçapı (m) | Anma Yükü (T) |
Çalışma Yarıçapı (m) | Anma Yükü (T) |
Çalışma Yarıçapı (m) | Anma Yükü (T) |
| <1.5 | 1.0 | <1.5 | 1.0 | <1.8 | 0.85 | <2.5 | 0.65 |
| 1.65 | 0.92 | 2.0 | 0,8 | 2.0 | 0,8 | 3.0 | 0,53 |
| 2.5 | 0.65 | 2.5 | 0.65 | 3.5 | 0,4 | ||
| 2.79 | 0,56 | 3.0 | 0,53 | 4.0 | 0.32 | ||
| 3.5 | 0,41 | 4.5 | 0.27 | ||||
| 3.93 | 0.33 | 5.00 | 0.21 | ||||
| 5.07 | 0,2 | ||||||
Uygulamalar:
1. cam mühendisliği
Arama kancasına takılan vakumlu cam vantuzları kullanılarak çatı altına dahi cam montajı yapılabilir.Örümcek vinç, cam montajı işini daha verimli bir şekilde tamamlamak için doğdu.Mini örümcek vinçler ayrıca iç mekanlarda, dar alanlarda ve dar geçitlerde yaygın olarak kullanılmaktadır.
2. Giydirme cephe montajı
Örümcek vinci küçük boyutludur ve ulaşımda uygundur.Giydirme cephe inşaatı sürecinde yaygın olarak kullanılmaktadır.Dikey taşıma, kaldırma vb. için kullanılabilir. Kaldırma kapasitesi genellikle şantiyenin kaldırma gereksinimlerinin çoğunu karşılayabilen 2~3 tondur.Ayrıca örümcek vinç, cephede büyük değişikliklere sahip ünite panellerinin montajı için de özellikle uygundur.
3. Dar alanlarda çalışma
Örümcek vinç, dar alanlarda bile dört destek ayağı ile büyük bir fark yaratabilir.Etkili çalışma yarıçapından tam olarak yararlanarak, engellerden (elektrik hatları gibi) kaçınarak sınırlı alanlarda çalışmak ve ayrıca daha büyük vinçlerin erişemediği dar yerlerde çalışmak için en iyisi olan güvenli kaldırma işi elde etmek mümkündür.
4. çatı işi
Örümcek vinçler çatılara yerleştirilebilir ve malzemeleri yerden kaldırabilir.Daha kısa inşaat süreleri ve maliyet düşüşleri sağlanabilir.Örümcek vinçler, kule vinç veya asansör ile kolayca çatıya kaldırılabilir.
5. Çelik yapı ve bina inşaatı
Örümcek vinçler çeşitli bina ve çatılarda çelik yapı montaj işleri ile çelik kule montaj işleri için uygundur.
6. Belediye binası inşaatı
Örümcek vinçler havalimanları, tren istasyonları, baraj şantiyeleri gibi yapı malzemelerinin kaldırılması projelerinde kullanılmaktadır.Esnekliği ve dar alanlardaki rahatlığı ile örümcek vinçler birçok belediye binası inşaat operasyonlarında kullanılmıştır.
7. Büyük vinçler tarafından erişilemeyen alanlar
Örümcek vincin küçük ve kompakt gövde tasarımı, içeride veya kısıtlı alanlarda çalışabileceği anlamına gelir.Spider Crane'in kompakt gövdesi, şantiyelere kolay erişim sağlar ve işletme maliyetlerini azaltır.
8. Tesis ve ekipmanların kurulumu
Mükemmel erişilebilirliği ile örümcek vinçler, alışveriş merkezleri, spor salonları ve tiyatrolar gibi büyük ticari binalarda teşhir panoları, tabelalar vb. üzerine kurulum çalışmaları için kullanılabilir.

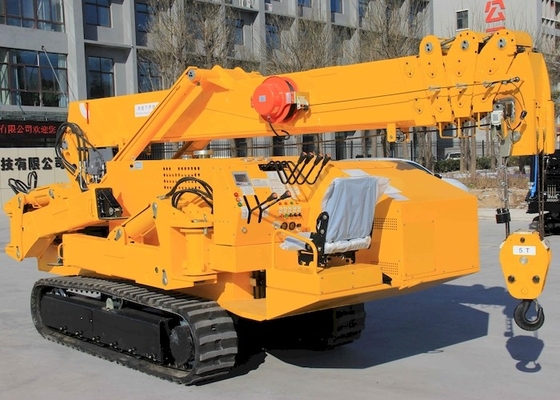

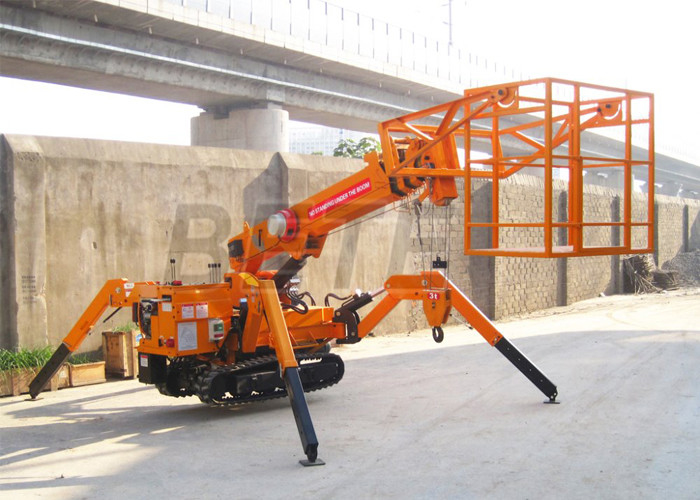

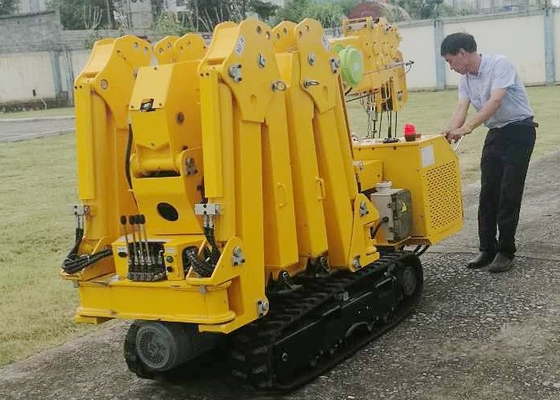

Fotoğraflar:
