| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | LD, LDE, LT, LDP, LX |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD4999-49999/set |
| Ambalaj bilgileri: | Elektrik ve diğer parçalar yüksek kaliteli kontrplak sandık, plastik filmlerle veya plastik dokuma k |
| Teslim süresi: | 15-30 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 4999 takım/yıl |
| Durum: | Yeni | Açıklık: | 7,5-31,5 m |
|---|---|---|---|
| Maks. ağırlık kaldırmak: | 6m~30m | Anma kaldırma momenti: | Farklı |
| Uygulama: | atölye, Depo, bitkiler, fabrika, depo vb. | Kontrol metodu: | Kablosuz Uzaktan Kumanda, Yer kontrolü, sarkıt kontrol |
| Vinç özelliği: | Kolay Kullanımlı Kirişli Köprülü Vinç,Tek Kirişli Gezer Vinç,EOT vinç,7.5ton gezer vinç | Kaldırma mekanizması: | Elektrikli Vinç |
| Kaldırma Hızı: | 0~8m/dk | Garanti: | 12 ay |
| Özellik: | Köprü vinci | Renk: | Özel |
| Vurgulamak: | 13.5 ton Özel 3 tonluk havalı vinç,10 Ton Özel 3 tonluk Yukarı Başlı Vural,Tek Şebekeli Özel 3t Yüksek Başlı Vücut Vücudu |
||
Özel 3t Havalı vinç Ld 3t 10 Ton 13.5 Ton Tek Şeritli Havalı vinç
Açıklama:
Tek ışınlı havalı vinçler, Avrupa FEM standardına başvurarak gelişmiş tasarım teknolojisi ile geliştirilen yüksek konfigürasyonla tasarlanmıştır.Son kirişler, arabalar, elektrik parçaları ve kontrol odaları ve diğer bileşenler.
This newly developed overhead crane are with compact layout and modularized structural design allows effective use of the available lifting height and reduce the investment on the steel structure of workshop.
1. Pürüzsüz kaydırma bağlantı hattı ile güç kaynağı;
2. vinç ve kaldırıcı birbirinden bağımsızdır ve aynı anda hareket edebilir;
3. IP54 koruma derecesine sahip kazıma dayanıklı kontrol kolu;
4Elektrik kablosu, C raylı bir festoon sisteminde esnek ve pürüzsüz kaydırılan bir kablo aracına bağlıdır.
Tek kirişli bantlı havalandırmanın ana özelliği:
1. Sert kutu tipi ana kiriş;
2. kaynak ve iç gerilimleri serbest bıraktıktan sonra tüm vücut için atış patlama;
3Epoxy çinko bakımından zengin bir primer ve yağ filminin kalınlığı 140μm'dir.
4Ana kiriş ve uç kirişler 10.9 derece yüksek dayanıklılıklı vidalar ile birbirine bağlıdır.
5. Elektrikli redüksiyon veya geleneksel LD sürücü sistemi ile çalıştırılır;
6- Düzgün çalışıyor, hızlı frenliyor, uzun ömürlü.
Uygulama:
Tek kirişli havalı vinçler genellikle çeşitli uygulamalar ve endüstriler için uygun maliyetli kaldırma çözümüdür.Tek kirişli vinçler, çift kirişli vinçlerden daha az malzeme kullanır, daha kompakt ve hafiftirAyrıca, sadece bir köprü kirişi gerektirdiği için, bu sistemler tipik olarak daha az ölü ağırlığa sahiptir.Yani daha hafif pist sistemleri kullanabilirler ve mevcut bina destek yapısına bağlanabilirler..
Standart Spesifikasyon:
|
Taşınma kapasitesi |
t |
1, 2, 3, 5, 10 |
16, 20 |
|||||||||
|
Çatlaklık |
m |
7.5-31.5 |
||||||||||
|
Yükseltme yüksekliği |
m |
6, 9, 12, 18, 24, 30 |
9, 12, 18, 24, 30 |
|||||||||
|
Seyahat mekanizması |
Seyahat hızı |
m/dakika |
20 |
30 |
45 |
60 |
75 |
20 |
30 |
45 |
60 |
75 |
|
Redüktör oranı |
|
58.78 |
39.38 |
26.36 |
19.37 |
15.88 |
58.78 |
39.38 |
26.36 |
19.37 |
15.88 |
|
|
Motor modeli |
|
ZDY21-4 |
ZDY122-4 |
ZDY131S-4 |
||||||||
|
Motor gücü |
kw |
0.8*2 |
1.5*2 |
1.5*2 |
2.2*2 |
|||||||
|
Motor dönüşü |
m/dakika |
1380 |
1380 |
|||||||||
|
Kaldırma mekanizması |
Elektrikli kaldırma modeli |
|
CD1/MD1 |
CD1/MD1/HC |
||||||||
|
Kaldırma hızı |
m/dakika |
8, 8/0.87, 7/0.7 |
3.5, 3.5/0.35 |
|||||||||
|
Seyahat hızı |
m/dakika |
20(30) |
20(30) |
|||||||||
|
Motor |
|
Taper Squirrel-kafes tipi |
Taper Squirrel-kafes tipi |
|||||||||
|
Çalışma görevleri |
|
A3-A5 |
||||||||||
|
Güç kaynağı |
|
380V-50HZ, 3 fazlı veya talebinize göre |
||||||||||
Yükleyici avantajı:
■ Köprü kirişi: kaynaklı kutu kirişi yapısı, yüksek dayanıklılık.

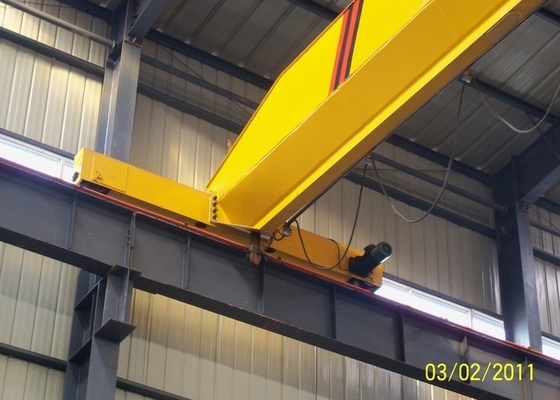

■ Son kamyon: kaynaklı kutu kiriş yapısı, torsiyonel sertlik.
■ Kırılgan tekerlekleri: Yüzey sertleştirilmiş çelik tekerlekler, son derece aşınmaya dayanıklı.
■ Çapraz kiriş ve uç kamyonlar arasındaki bağlantılar minimum aşınma için hassas işlenmiş toleranslara göre üretilmiştir.
■ İsteğe bağlı kaldırma: Elektrikli tel ip kaldırma veya daha yüksek kaldırma yüksekliği için düşük baş boşluğu kaldırma.
■ Daha basit bir tramvay tasarımı, düşük nakliye maliyetleri, basitleştirilmiş ve daha hızlı montaj ve köprü ve pist kirişleri için daha az malzeme nedeniyle daha ucuz.
■ Düşük ölü ağırlık nedeniyle bina yapısı veya temelleri üzerindeki daha düşük yükler.
■ Hem tramvay hem de köprü yolculuğu için daha iyi kanca yaklaşımı.
■ Kurulumu, bakımı ve bakımı daha kolay.
■ Atölyeler, depolar, malzeme bahçeleri ve üretim tesisleri için idealdir.
■ VVVF, IP54 veya IP44, yalıtım sınıfı F veya H, yumuşak başlangıç ve sorunsuz çalışma ile ağır görevli kaydırma motoru veya kare kafese motor.
Şirket Bilgisi:
Santo vinç, esas olarak kaldırma makineleri, liman makineleri, inşaat kullanımı kule vinçleri, redüktörler vb. araştırma, geliştirme ve üretimi ile ilgileniyor.
Santo'nun önde gelen ürünleri makine, metalürji, elektrik enerjisi, demiryolu, havacılık, liman, petrol, petrokimya vb.Ürünlerimiz gibi ulusal kilit projelere hizmet ediyor: Güney-Kuzey Su Aktarım Projesi, Batı-Doğu Ulusal Gaz Aktarımı, Üç Boğaz Hidroelektrik Santrali, Jiuquan Uydu Yükleme Merkezi, Qinshan Nükleer Santrali,Hangzhou Körfezi Köprüsü, Pekin Olimpiyat Oyunları ve diğerleri, uzay aracının Shenzhou-10 ve Chang'e-3'ün başarıyla fırlatılmasını hızlandırmak, ürünlerimiz Amerika, Japonya, Rusya gibi 69'dan fazla ülkeye ihraç edildi,Kore, vb. 2013 yılında yıllık satış geliri 6.669 milyar'a ulaştı ve Üstteki Seyahatli Kiremit ve Gantry Kiremit tüm ülkede ilk sırada kalmaya devam ediyor.

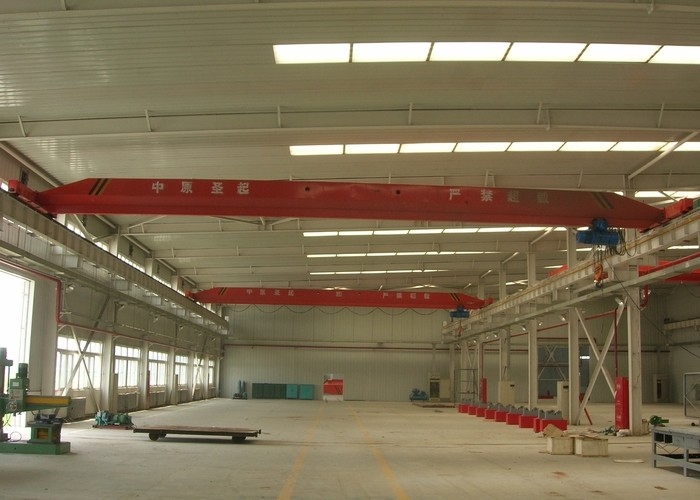

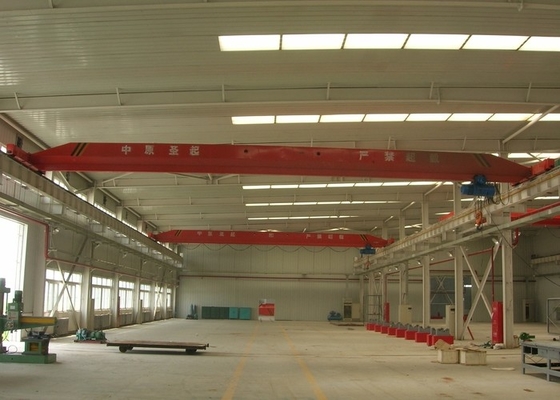

Referans vakaları:

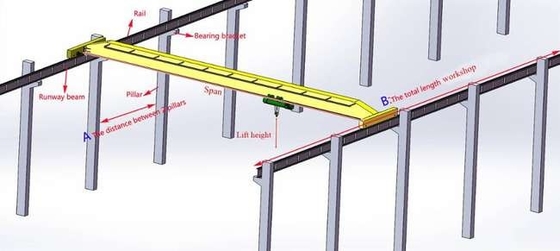

Eğer bu tip tek kirişli havalandırmaya ihtiyacınız varsa, lütfen aşağıdaki detayları bize söyleyin:
1İhtiyacınız olan kaldırma kapasitesi (ton)
2. ihtiyacınız olan aralığı ((Tırmanışın tekerlek merkezine mesafesi)
3. Max. kaldırma yüksekliği zeminden kanca merkezine kadar ((m)
4Güç kaynağı standardı ((Voltaj= V, 50/60Hz, 3 fazlı)
