| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | MH, BMH, MHL, MDG |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD2000-10000/set |
| Ambalaj bilgileri: | Yüksek kaliteli kontrplak sandıkla paketlenmiş elektrik ve diğer parçalar, plastik filmler veya plas |
| Teslim süresi: | 15-30 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 5000 takım/yıl |
| Koşul: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| açıklık: | 7.5-35m | Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler, Saha kurulumu, devreye alma ve eğitim, Çevrimi |
| Özellik: | portal vinç | Max. Maks. lifting height ağırlık kaldırmak: | 6m~30m |
| Anma kaldırma momenti: | Farklı | Max. Maks. lifting load kaldırma yükü: | 1-20 ton, maksimum 32 tona kadar |
| Ürün adı: | Kara Gezer Köprülü Vinç | Başvuru: | atölye, Depo, bitkiler, fabrika, depo vb. |
| Kontrol metodu: | Kablosuz Uzaktan Kumanda, Zemin kontrolü, kolye kontrolü | Nominal yükleme kapasitesi: | 1-20 ton |
| Renk: | Sarı, Kırmızı veya gereklilik olarak | Güç kaynağı: | 3 Fazlı 380V 50hz veya özelleştirilebilir |
| Güç kaynağı: | 220V~480V 50/60Hz | Vinç özelliği: | Kolay Çalıştırılan Kirişli Köprü Vinç, Tek Kirişli Gezer Vinç, EOT vinç, 7.5 ton gezer vinç |
| Tip: | Vinç Tek Kirişli Köprü Vinç, Tek kiriş gezer vinç, 10 ton gezer vinç | Kaldırma mekanizması: | Elektrikli Vinç |
| Kaldırma hızı: | 0~8m/dak | Ana elektrikli parçalar: | Chint veya gereksinimler olarak Siemens, Schneider |
| Vurgulamak: | ZD141 Tek Kirişli Portal Vinç,20T çerçeve portal vinç,5T 10T Mermer Granit Taş Vinç |
||

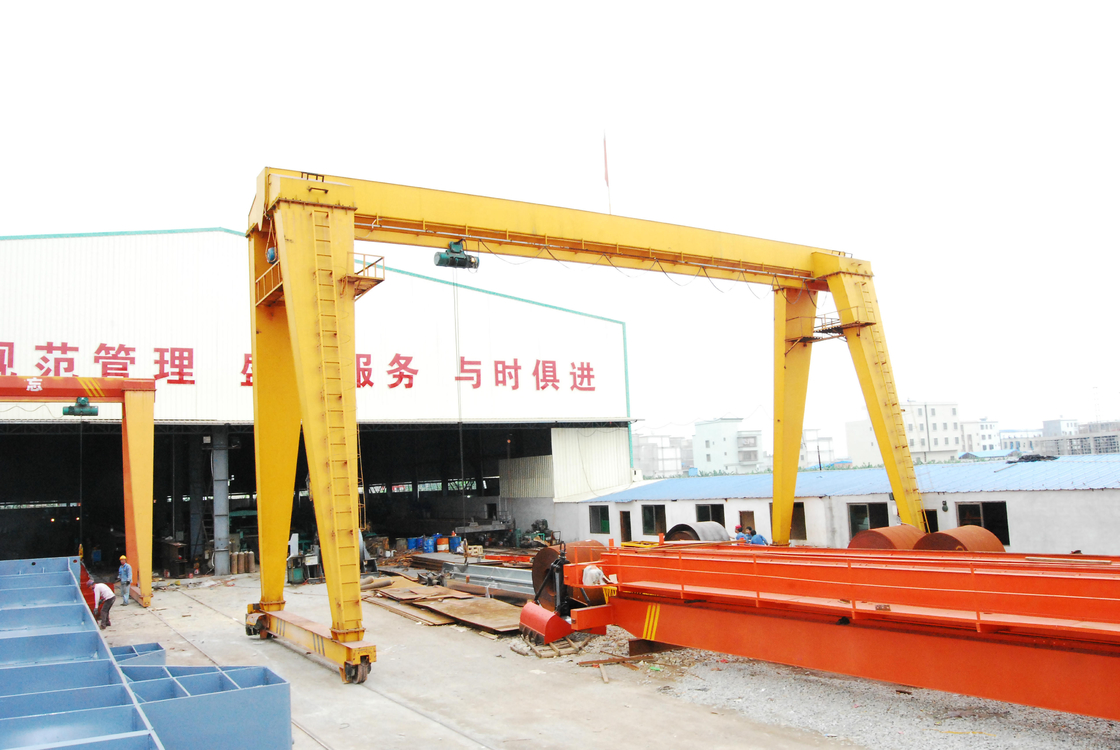

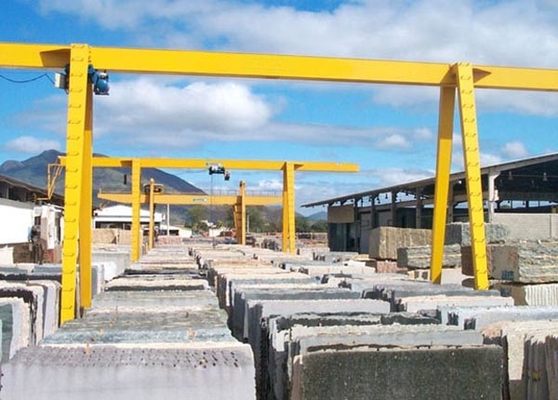

Bir Çerçeve Tek Kirişli 5 Ton 10 ton 20 ton Mal Sahası, Mermer, Granit Taş İçin Mobil Portal Vinç
Genel açıklama:
Bu vinç normalde CD1/MD1 vinç, kolay kontrol, düşük maliyet ile uyumludur.Güçlü vinç ile ortak yükleme ve boşaltma yapmak için dışarıda uygulanır.
Kancalı elektrikli tek kirişli portal vinç, ortak kaldırma ve boşaltma işleri yapmak için depo veya demiryolu yan taraflarına uygulanır, bu tür vinç köprü, destek ayakları, vinç hareket organı, elektrikli ekipman, güçlü kaldırma vincinden oluşur, çerçeve kutulu- tipi kaynak mekanizması, vinç hareket mekanizmaları sürücü kabininde veya uzaktan kumandada çalıştırılır, Güç kablo veya kayar tel ile sağlanır.
·Güvenlik özelliği:
Ağırlık aşırı yük koruma cihazı, En kaliteli uzun süreli rulman poliüretan malzeme tamponu, Vinç hareket limit anahtarı, Voltaj alt koruma fonksiyonu, Acil durdurma sistemi, akım aşırı yük koruma sistemi vb!
·Kontrol metodu:
Basma düğmesi veya uzaktan kumanda veya kabin veya her ikisi ile asılı hat
·Tasarım ve yapım kuralları:
Vinç için gerekli olan tüm standartlar Çin standardıdır.
Standart Teknik Parametre
| Kapasite | T | 3 | 5 | 10 | 16 | 20 | ||
| açıklık | m | 12,16,20,24,30 | ||||||
| operasyonel yöntem | Basma Düğmeli / Kabinli / Uzaktan Kumandalı Sarkık Çizgi | |||||||
| Hız | Kaldırma |
m/dak |
8 ,8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| Çapraz seyahat | 20 | 20 | 20 | 20 | 20 | |||
| Uzun yolculuk | Zemin | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Kaldırma | Tip /kw | ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Çapraz seyahat | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.8×2 | ZDY121-4/0.8×2 | YZD-4/0.8×4 | |||
| Uzun yolculuk | Zemin | ZDY21-4/0.8×2 ZDY21-4/1.5×2 |
YZY22-4/1.5×2 YZR132M2-6/3.7×2 |
YZR22-4/1.5×2 | YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
YZR160M1-6/6.3×2 YZR160M2-6/8.5×2 |
||
| Kabin | ZDR100-4/1.5×2 ZDR112-4/2.1×2 |
YZR112L1-4/2.1×2 YZR160M1-6/2.1×2 |
YZR112L1-4/2.1×2 YZR160M2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
YZR160M2-6/8.5×2 YZR160L2-6/11×2 |
|||
| Elektrikli vinç | modeli | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Ağırlık kaldırmak | m | 6,9 | ||||||
| çalışma görevi | A3 | |||||||
| Güç kaynağı | 380V 60HZ 3 Faz AC (Talebinize Göre) | |||||||
Tek Kirişli Portal Vinç Serisi
Ana kiriş ve destek ayaklarının müşteri taleplerine göre isteğe bağlı olarak iki tip yapısı vardır:
|

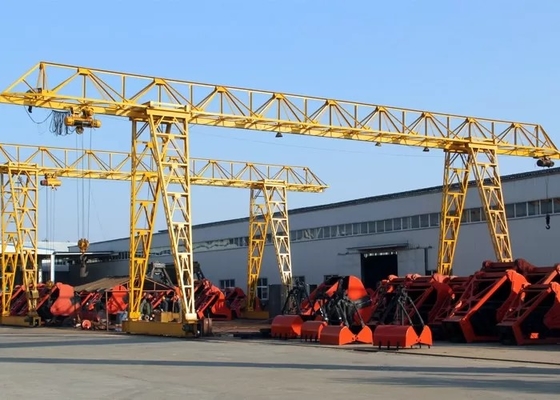

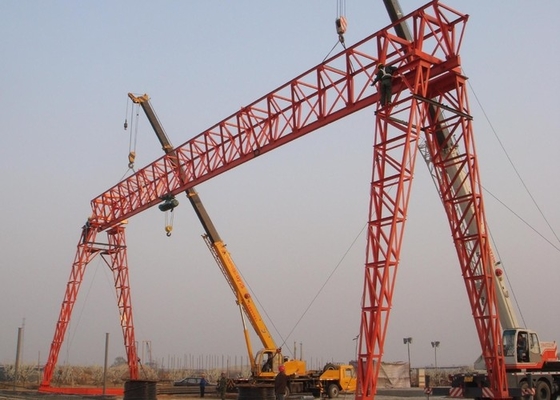

kafes tipi |

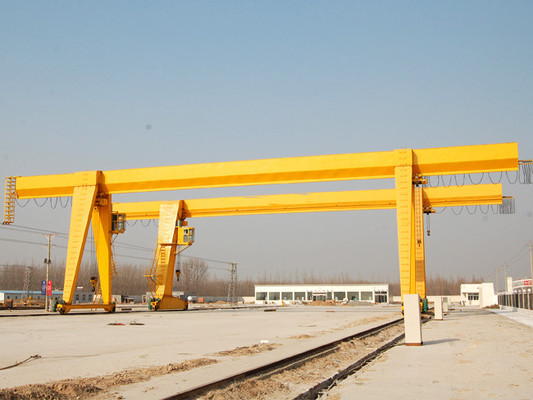

kutu tipi |
||
|
Avantaj: |
Avantaj: |
||
|
Şartname: |
Şartname: |
Ayrıntılı görüntüler
Yüzey İşlem
1) Tüm çelik çıplak yüzeyler mekanik olarak ön işleme tabi tutulur, kimyasal olarak yağdan arındırılır.
2) Çelik üzerine kumlama işlemi istek üzerine mevcuttur.
3) Emaye kaplamanın metale yapışmasını iyileştirmek için iki ön işlemli pas önleyici astar tabakası.
4) Son Boya, renk müşteriye bağlıdır.
5) Dört kat yaklaşık 30 mikrometredir ve çelik yapı korozyonunu etkili bir şekilde önleyebilirler.
Ana Kiriş ve Destek Ayakları
Ana kiriş ve destek ayaklarının iki tip yapısı vardır, kafes tipi ve kutu tipi ve her tasarımın yukarıda belirtildiği gibi göreceli değerleri vardır.
etkili bir şekilde.
Döşeme Kirişleri ve Tekerlekler
1) Elektrikli tahrik tekerlekleri sistemine sahip döşeme kirişleri, zemine monte edilmiş paralel raylar boyunca hareket eden veya hareket eden vincin zeminini kontrol edebilir.
2) Tekerlekler çok kaliteli ve ağır hizmet tipi tasarıma sahiptir, 45# çelik ve ısıl işlem, uzun, güvenilir hizmet ömrü için kasıtlı olarak tasarlanmıştır.
3) Sızdırmaz tip rulmanlar çamur geçirmez, toz geçirmez ve sızdırmazdır, ana mil antikoroziftir.
4) Robot kaynakçı ve üst düzey kaynakçı, tüm vücudun çok güçlü ve güzel olduğundan emin olmak için kaynak yapar.
