| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | MH, BMH, MHL, MDG |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD2000-10000/set |
| Ambalaj bilgileri: | Yüksek kaliteli kontrplak sandıkla paketlenmiş elektrik ve diğer parçalar, plastik filmler veya plas |
| Teslim süresi: | 15-30 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 5000 takım/yıl |
| Koşul: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| açıklık: | 7.5-35m | Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler, Saha kurulumu, devreye alma ve eğitim, Çevrimi |
| Özellik: | portal vinç | Max. Maks. lifting height ağırlık kaldırmak: | 6m~30m |
| Anma kaldırma momenti: | Farklı | Max. Maks. lifting load kaldırma yükü: | 1-20 ton, maksimum 32 tona kadar |
| Ürün adı: | Kara Gezer Köprülü Vinç | Başvuru: | atölye, Depo, bitkiler, fabrika, depo vb. |
| Kontrol metodu: | Kablosuz Uzaktan Kumanda, Zemin kontrolü, kolye kontrolü | Nominal yükleme kapasitesi: | 1-20 ton |
| Renk: | Sarı, Kırmızı veya gereklilik olarak | Güç kaynağı: | 3 Fazlı 380V 50hz veya özelleştirilebilir |
| Güç kaynağı: | 220V~480V 50/60Hz | Vinç özelliği: | Kolay Çalıştırılan Kirişli Köprü Vinç, Tek Kirişli Gezer Vinç, EOT vinç, 7.5 ton gezer vinç |
| Tip: | Vinç Tek Kirişli Köprü Vinç, Tek kiriş gezer vinç, 10 ton gezer vinç | Kaldırma mekanizması: | Elektrikli Vinç |
| Kaldırma hızı: | 0~8m/dak | Ana elektrikli parçalar: | Chint veya gereksinimler olarak Siemens, Schneider |
| Vurgulamak: | Kafes Kirişli Tek Kirişli Portal Vinç,7M Açıklıklı Portal Vinç 10 ton,40M Açıklıklı köprülü vinç |
||
Çimento Fabrikası için Makas Kiriş Tipi Tek Kirişli Portal Vinç 10 Ton
Tanım:
Portal vinç, köprünün her iki taraftaki payandalar aracılığıyla zemin rayında desteklendiği köprü tipi bir vinçtir.Yapıda portal, araba çalıştırma mekanizması, kaldırma arabası ve elektrikli parçalardan oluşur.Bazı portal vinçlerin sadece bir tarafında payanda bulunur ve diğer tarafı yarı portal vinç olarak adlandırılan fabrika binası veya sehpa üzerinde desteklenir.Portal vincin üst köprü çerçevesi (ana kiriş ve uç kiriş dahil), payandalar, alt kirişler ve diğer parçalar.Vincin çalışma aralığını genişletmek için ana kiriş, bir konsol oluşturmak için payandaların ötesine bir veya iki tarafa uzanabilir.Vinçin çalışma aralığını, pergelin eğimi ve dönüşü yoluyla genişletmek için bir pergel ile bir kaldırma arabası da kullanılabilir.
Teknik özellik:
| Kapasite | ton | 3 | 5 | 10 | 16 | 20 | ||
| açıklık | m | 7, 10, 16,20,24,30, 35, 40 ihtiyaca göre | ||||||
| çalışma yöntemi | Basma Düğmeli / Kabinli / Uzaktan Kumandalı Sarkık Çizgi | |||||||
| Hız | Kaldırma | m/dak | 8 ,8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| Çapraz seyahat | 20 | 20 | 20 | 20 | 20 | |||
| Uzun yolculuk | Zemin | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Kaldırma | Tip /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Çapraz seyahat | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Uzun yolculuk | Zemin |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Kabin |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Elektrikli vinç | modeli | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Ağırlık kaldırmak | m | 6,9,12,18,24,30 | ||||||
| çalışma görevi | A3 | |||||||
| Güç kaynağı | 380V 50HZ 3 Faz AC (Talebinize Göre) | |||||||
Nasıl seçilir:
1. Portal vinç seçimi
Genel portal vinçler için GB/T14406-1993 ve GB5905-86'nın ilgili düzenlemelerine uyun.
Normal şartlar altında, kaldırma kapasitesi 50t'den azdır, açıklık 35m'den azdır ve kullanım için özel bir gereklilik yoktur, tek ana kiriş tipi seçilmelidir.Portal ayağının genişliğinin büyük olması isteniyorsa, çalışma hızı yüksekse veya ağır ve uzun parçalar sık sık kaldırılıyorsa çift kirişli portal vinç seçilmelidir.
2. Açıklık ve konsol uzunluğu
Portal vincin açıklığı, vincin kalitesini etkileyen önemli bir faktördür.Seçimde, ekipman kullanım koşullarının sağlanması ve açıklık serisi standartlarının karşılanması öncülüğünde açıklık en aza indirilmelidir.
3. Dingil mesafesini belirleme ilkesi
(a) Vinç yolunun yönü boyunca portalın stabilite gereksinimlerini karşılayabilir;
(b) Malların genel boyutları, payandaların yassı çelik çerçevesinden sorunsuz bir şekilde geçebilmelidir;
(c) B dingil mesafesinin S açıklığı ile orantılı olduğuna dikkat edin. Genel olarak, dingil mesafesi B=(1/4-1/6)S.
4. portal vinç aralığı boyutu belirlenir
Çalışma sırasında, yükleme ve boşaltma işlemlerini kolaylaştırmak için portal vincin dış boyutları ile avludaki mal ve nakliye araçlarının geçişi arasında belirli bir boşluk olmalıdır.Açıklık içinde yükleme ve boşaltma yaparken, genel nakliye aracı kapı ayağından 0,7 m'den daha fazla bir mesafe bırakmalıdır.Yayıcı çalışmadığında, nakliye aracına 0,5m'den fazla mesafe olmalı ve mallar kapı ayaklarından geçerken 0,5m'den fazla mesafe olmalıdır.

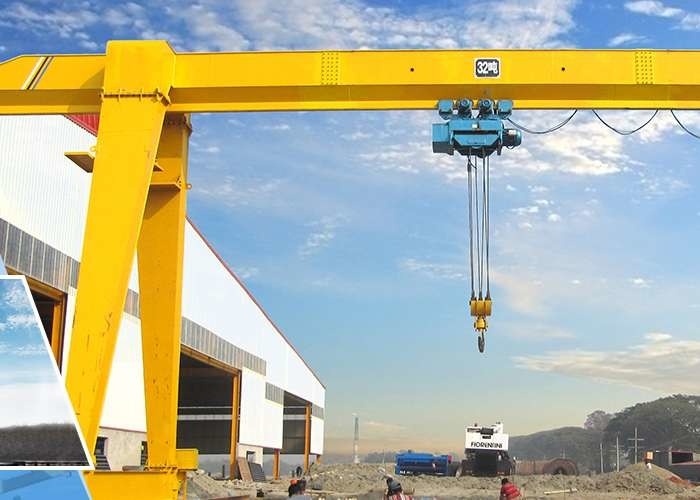

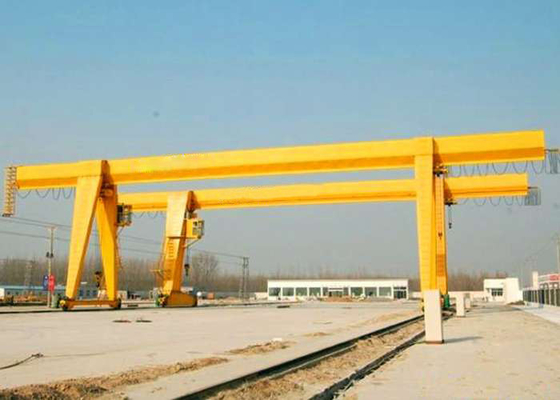

Vinç Fotoğrafları:
