İnşaat için Rüzgara Dayanıklı 3T-32T Elektrikli Vinç Portal Vinç

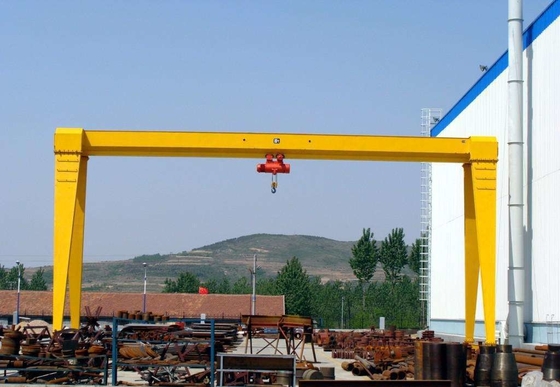

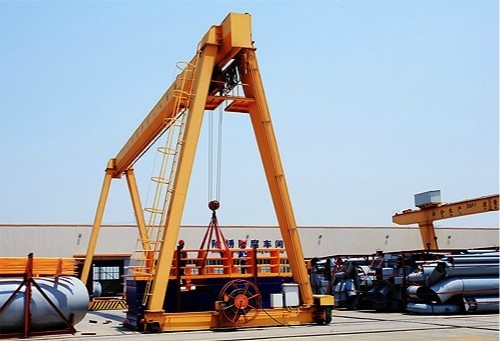

İnşaat Sektörü için Kancalı Elektrikli Vinç Tek Kirişli Portal Vinç

Tanım:

Tek kirişli portal vinç, basit yapı, kolay kurulum, hafiflik, iyi rüzgar direnci özelliklerine sahiptir.Ana kiriş çoğunlukla önyargı raylı kutu tipi yapıdır. Elektrikli vinç portal tipi vinç ve CD, MD ve benzeri birçok modelin elektrikli vinç gerekli kullanımları, hareket etmek için aksı olan orta ve küçük ölçekli vinçlerin bir türüdür. , 3t~32t kaldırma kapasitesi uygundur, açıklığın 12~35 metre olması uygundur, çalışma koşulları sıcaklığı - 20℃ ila +40℃.

Güvenlik özellikleri:

Ağırlık aşırı yük koruma cihazı, En kaliteli uzun süreli rulman poliüretan malzeme tamponu, Vinç hareket limit anahtarı, Voltaj alt koruma fonksiyonu, Acil durdurma sistemi, akım aşırı yük koruma sistemi vb!

Teknik özellik:

1. Kaldırma Mekanizması
- Tek Kirişli Elektrikli Vinç
- MDG L tipi: Yengeçli yana monteli vinç
2. Tahrikli Boji ve Zemin Uç Kirişi
- Dövme Flanşlı tekerlek
- Sert kaynaklı kutu tipi kiriş
- kompakt düzen

3. Ana Izgara ve Ayaklar
- Ana kiriş ve 4 ayak kaynaklı kutu tiptir.
- Malzeme: yüksek kalitede Q235B veya Q355B karbon çeliği
- Ana kiriş, mukavemet cıvataları ile bağlanmıştır.
- X ışını veya ultrasonik muayene ile test edilen kaynaklı bağlantı;
- Tasarlanmış Sapma ≤1/800 açıklık
4. Kontrol
- Kabin kontrolü
- Pandantif kontrolü
- Kablosuz kontrol
5. Elektrikli Parçalar
- İletken güç kaynağı
- Tüm vinç hareketleri bağımsızdır ve aynı anda çalıştırılabilir.
- Koruma derecesi IP55
- Bileşenler bakımı kolay bir şekilde konumlandırılmıştır ve tüm yerleşim düzeni iyi bir koruma sağlar
- Festoon kabloları, galvanizli bir C rayında çalışan, kablo arabalarına sabitlenmiş kablo eyerlerine asılır.
6. Boyama
- mekanik bilyeli kumlama Sa2.5 ile pas giderme yoluyla korozyon koruması
- İlk kat kaplama epoksi 30 mikron
- İkinci kat kaplama epoksi 30 mikron
- 40 mikron poliüretan kaplamanın Üçüncü Katmanı
- Ortalama kalınlık: yaklaşık 100 mikron
- Renk: Gereksinimlere göre kırmızı veya turuncu

Nasıl seçilir:

1. Portal vinç seçimi
Genel portal vinçler için GB/T14406-1993 ve GB5905-86'nın ilgili düzenlemelerine uyun.
Normal şartlar altında, kaldırma kapasitesi 50t'den azdır, açıklık 35m'den azdır ve kullanım için özel bir gereklilik yoktur, tek ana kiriş tipi seçilmelidir.Portal ayağının genişliğinin büyük olması isteniyorsa, çalışma hızı yüksekse veya ağır ve uzun parçalar sık ​​sık kaldırılıyorsa çift kirişli portal vinç seçilmelidir.

2. Açıklık ve konsol uzunluğu
Portal vincin açıklığı, vincin kalitesini etkileyen önemli bir faktördür.Seçimde, ekipman kullanım koşullarının sağlanması ve açıklık serisi standartlarının karşılanması öncülüğünde açıklık en aza indirilmelidir.

3. Dingil mesafesini belirleme ilkesi
(a) Vinç yolunun yönü boyunca portalın stabilite gereksinimlerini karşılayabilir;
(b) Malların genel boyutları, payandaların yassı çelik çerçevesinden sorunsuz bir şekilde geçebilmelidir;
(c) B dingil mesafesinin S açıklığı ile orantılı olduğuna dikkat edin. Genel olarak, dingil mesafesi B=(1/4-1/6)S.

4. Portal vinç aralığı boyutu belirlenir
Çalışma sırasında, yükleme ve boşaltma işlemlerini kolaylaştırmak için portal vincin dış boyutları ile avludaki mal ve nakliye araçlarının geçişi arasında belirli bir boşluk olmalıdır.Açıklık içinde yükleme ve boşaltma yaparken, genel nakliye aracı kapı ayağından 0,7 m'den daha fazla bir mesafe bırakmalıdır.Yayıcı çalışmadığında, nakliye aracına 0,5m'den fazla mesafe olmalı ve mallar kapı ayaklarından geçerken 0,5m'den fazla mesafe olmalıdır.
