| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | MG |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD6000-40000/set |
| Ambalaj bilgileri: | Yüksek kaliteli kontrplak sandıkla paketlenmiş elektrik ve diğer parçalar, plastik filmler veya plas |
| Teslim süresi: | 35-45 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 5000 takım/yıl |
| Koşul: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| açıklık: | 7-35m | Satış sonrası hizmet sağlanır: | Denizaşırı makinelere hizmet verebilecek mühendisler, Saha kurulumu, devreye alma ve eğitim, Çevrimi |
| Özellik: | portal vinç | Max. Maks. lifting height ağırlık kaldırmak: | 6m~30m |
| Anma kaldırma momenti: | Farklı | Max. Maks. lifting load kaldırma yükü: | 800T |
| Ürün adı: | Raylı Portal Vinç | Başvuru: | atölye, Depo, bitkiler, fabrika, depo vb. |
| Kontrol metodu: | Kablosuz Uzaktan Kumanda, Zemin kontrolü, kolye kontrolü | Nominal yükleme kapasitesi: | 1-800 ton |
| Renk: | Sarı, Kırmızı veya gereklilik olarak | Güç kaynağı: | 3 Fazlı 380V 50hz veya özelleştirilebilir |
| Güç kaynağı: | 220V~480V 50/60Hz | Vinç özelliği: | Kolay Kumandalı Portal Vinç, Portal Vinç, Goliath Vinç |
| Tip: | Ağır Hizmet Çift Kirişli Portal Vinç | Kaldırma mekanizması: | Açık Vinç Arabası |
| Kaldırma hızı: | Standart veya gereklilik olarak | Ana elektrikli parçalar: | Chint veya gereksinimler olarak Siemens, Schneider |
| Vurgulamak: | 500T Çift Kirişli Portal Vinç,28.5M Açıklıklı Açık Hava Gezer Vinç,makas portal vinç 28.5M Açıklık |
||
Ağır Hizmet Tipi Makaslı Tip Çift Kirişli Portal Vinç, Dış Mekanda Yaygın Olarak Uygulanır
Genel Tanıtım:
Portal vinç, köprünün her iki taraftaki payandalar tarafından zemin rayında desteklendiği köprü tipi bir vinçtir.Yapısal olarak bir portal, bir araba çalıştırma mekanizması, bir kaldırma arabası ve elektrikli parçalardan oluşur.Bazı portal vinçlerin sadece bir tarafında payanda bulunur ve diğer tarafı yarı portal vinç olarak adlandırılan atölye veya sehpa üzerinde desteklenir.Portal vincin üst köprü çerçevesi (ana kiriş ve uç kiriş dahil), payandalar, alt kiriş ve diğer parçalardan oluşur.Vincin çalışma aralığını genişletmek için, ana kiriş bir konsol oluşturmak için payandaların ötesine bir veya iki tarafa uzanabilir.Vinçin çalışma aralığını, pergelin eğimi ve dönüşü yoluyla genişletmek için bir pergel ile bir kaldırma arabası da kullanılabilir.
Normal şartlar altında, kaldırma kapasitesi 50t'den azdır, açıklık 35m'den azdır ve kullanım için özel bir gereklilik yoktur, tek ana kiriş tipi seçilmelidir.Portal ayağının genişliğinin büyük olması isteniyorsa, çalışma hızı yüksekse veya ağır ve uzun parçalar sık sık kaldırılıyorsa çift kirişli portal vinç seçilmelidir.
Detay Özellikleri:
TASARIM:Kompakt boyutlar, düşük ağırlık, kullanımı ve bakımı kolay, bileşenler arasında doğrudan uyum sağlayan modüler tasarım.
MOTORLAR:Axon, zarif sürekli dökme alüminyum bölümler, entegre güvenlik frenleri yalıtım sınıfı F, IP54 korumalı sağlam silindirik / konik rotorlu kutup değiştiren motorlar kullanır.
DİŞLİ KUTULARI:Sertleştirilmiş dişliler, yüksek kaliteli yüzey işleme ve kalıcı yağ / gres yağlamalı hafif alaşım muhafazalarda hassas düz helisel / düz dişli üniteleri.
FRENLER:Elektrik kesintisinde otomatik frenleme özelliğine sahip Tek / Çift diskli elektromanyetik DC frenler.Yakl.1 milyon frenleme işlemi, uzun bakım aralıklarına izin verir.
ELEKTRİK PANELİ:Çok geniş bir çalışma aralığını kapsayan modüler tasarım.Sistemler, sigortasız devre, kanallı kablolama ve vidasız terminaller ile kurulum ve bakım kolaylığı ve güvenilir çalışma için tasarlanmıştır.Her sürücü grubu, izin verilmeyen aşırı yüklenmeye karşı etkin koruma sağlamak için bir motor aşırı yük koruma cihazı ile donatılmıştır.
TABLO:Her bileşen ve parça, montajdan önce iki kat astar ve testten sonra iki kat *polimer bazlı hızlı kuruyan akrilik polikot boya ile iyice fırçalanır ve boyanır.
Tipik Teknik Parametreler:
| Yükleme kapasitesi | Ana | T | 50 | 75 | 100 | 200 | 320 | 400 | 500 | |
| yardımcı | 10 | 20 | 20 | 32 | 50 | 30 | 80 | |||
| açıklık | S(m) | 30 | 35 | 40 | 16 | 22 | 18 | 18 | 28,5 | |
| Ağırlık kaldırmak | Ana | m | Ray üstü max.22 | 22 | 16 | 12 | 13 | 18 | 3 3/10 | |
| yardımcı | Ray üstü max.24 | 17.5 | 13 | 14 | 20 | 34 | ||||
| Kaldırma hızı | Ana | m/dak | 7.68 | 6.25 | 4.62 | 0.2-1.8 | 0.14-1.4 | 0.15-1.5 | 0.15-1.5 | |
| yardımcı | 19.8 | 9.28 | 9.28 | 6 | 7.5 | 6 | 0.6-6 | |||
| Araba hızı | m/dak | 38.6 | 38.9 | 13.1 | 20 | 7 | 10 | 1,36-13,6 | ||
| Vinç hızı | m/dak | 42.7 | 17.8 | 16 | 17 | 18 | 1.6-16 | |||
| iş görevi | A5 | A5 | A5 | A5 | A5 | A5 | A5 | |||
| Izlemek | 80 | 100 | 120 | |||||||
Avantajlar:
1. Son Derece Sert Kutu Kirişli Çerçeve
Kompakt yapı, yerden tasarruf.
Tek kutu kiriş, gelişmiş kaynak teknolojisini, ISO standardını uyarlayın.
Malzeme Q235B ( Fe37).
Kiriş ve ayaklar arasında 10.9 sınıfı yüksek gerilimli cıvatalar, ömür boyu emniyet bağlantısı.
Çift flanşlı veya düz tekerlekler, sürtünme önleyici yataklar, hücresel tamponlar, raydan çıkma koruyucuları.
2. Güvenilir Elektrikli Araba
Halat Davul malzemesi Q235B, daha gerçekçi
Dayanıklı Halat kılavuzu, uzun ömürlü hizmet
Limit Anahtarı ve aşırı yük koruma cihazı, güvenliği korumanıza yardımcı olur
3. Kullanımı Kolay, Hassas Konum, Daha Fazla Güvenlik
LİMİT ANAHTARLARI – Kancanın aşırı kaldırılmasını ve aşırı indirilmesini önlemek için.
BUTON İSTASYONLARI – Ekstra hafif, kullanışlı, kullanımı kolay.Kablosuz Radyo uzaktan kumandaları da artık rahatlıkla ve yaygın olarak kullanılmaktadır.
YUMUŞAK BAŞLANGIÇLAR – Sarsıntısız, yastıklamalı ve yumuşak başlangıçlar elde etmek için uzun hareket sürücülerine elektriksel olarak bağlanan Elektrikli / Elektronik yumuşak başlangıç modülleri.
EL KORKULU BAKIM PLATFORMU - Kısmen veya kirişin tüm uzunluğu boyunca uzatılmış Vincin kolay, basit ve güvenli bakımı.

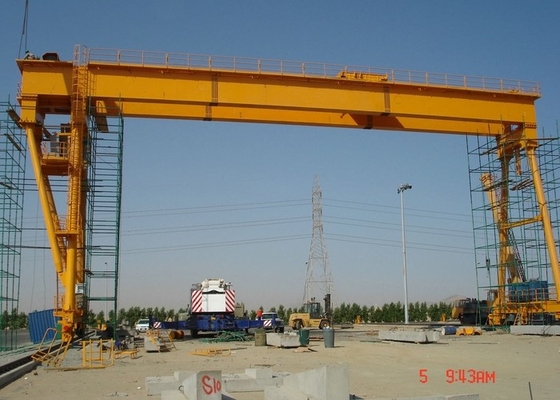

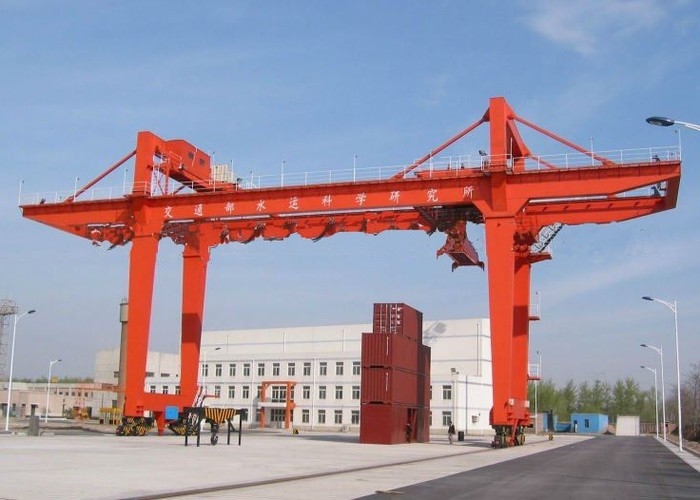

Resimler:
