| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | MH, BMH, MHL, MDG |
| Min sipariş miktarı: | 1 Takım |
|---|---|
| Fiyat: | USD2000-10000/set |
| Ambalaj bilgileri: | Yüksek kaliteli kontrplak sandıkla paketlenmiş elektrik ve diğer parçalar, plastik filmler veya plas |
| Teslim süresi: | 15-30 iş günü |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 5000 takım/yıl |
| Şart: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| açıklık: | 7.5-35m | Satış Sonrası Hizmet Sağlandı: | Denizaşırı makinelere hizmet verebilecek mühendisler, Saha kurulumu, devreye alma ve eğitim, Çevrimi |
| Özellik: | portal vinç | Maks. ağırlık kaldırmak: | 6m~30m |
| Anma kaldırma momenti: | Farklı | Maks. Kaldırma Yükü: | 1-20 ton, maksimum 32 tona kadar |
| Ürün adı: | Kara Gezer Köprülü Vinç | Başvuru: | atölye, Depo, bitkiler, fabrika, depo vb. |
| Kontrol metodu: | Kablosuz Uzaktan Kumanda, Zemin kontrolü, kolye kontrolü | Nominal yükleme kapasitesi: | 1-20 ton |
| Renk: | Sarı, Kırmızı veya gereklilik olarak | Güç kaynağı: | 3 Fazlı 380V 50hz veya özelleştirilebilir |
| Güç kaynağı: | 220V~480V 50/60Hz | Vinç özelliği: | Kolay Çalıştırılan Kirişli Köprü Vinç, Tek Kirişli Gezer Vinç, EOT vinç, 7.5 ton gezer vinç |
| Tip: | Vinç Tek Kirişli Köprü Vinç, Tek kiriş gezer vinç, 10 ton gezer vinç | Kaldırma mekanizması: | Elektrikli Vinç |
| Kaldırma hızı: | 0~8m/dak | Ana Elektrik Parçaları: | Chint veya gereksinimler olarak Siemens, Schneider |
| Vurgulamak: | Tek Kirişli Portal Vinç Ray,Tek Kirişli Portal Vinç 10Ton,MH Dış Mekan Vinç Vinç |
||
MH Tek Kirişli Portal Vinç Raylı Dış Mekan Vinç Vinç 10 Ton Fiyat
Tanım:

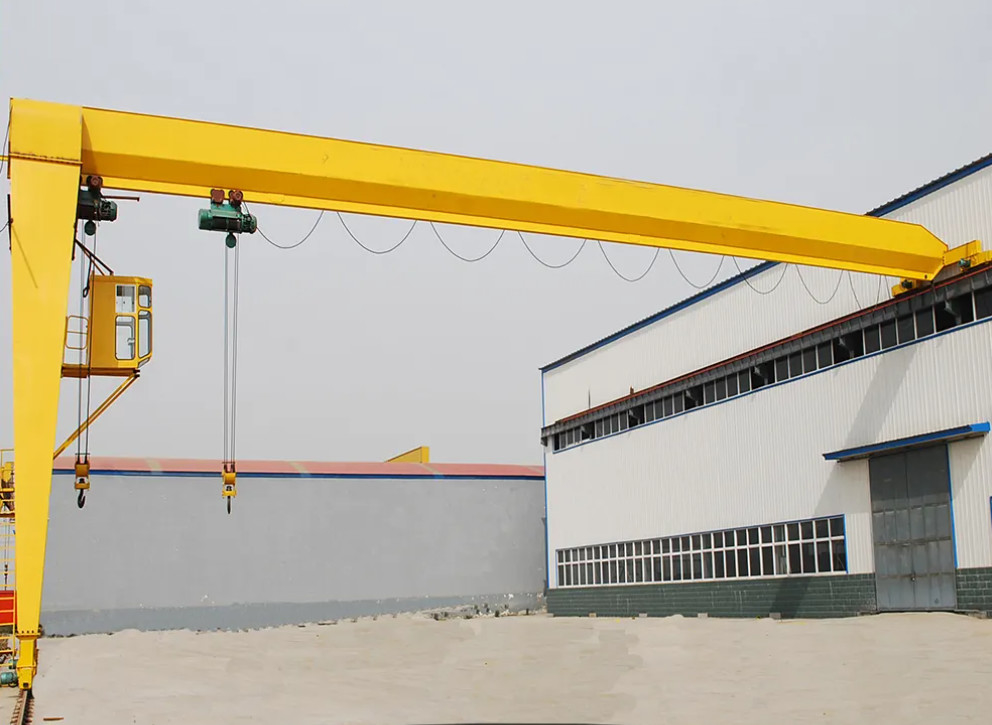

Portal vinç, köprünün her iki taraftaki payandalar tarafından zemin rayında desteklendiği köprü tipi bir vinçtir.Yapısal olarak bir portal, bir araba çalıştırma mekanizması, bir kaldırma arabası ve elektrikli parçalardan oluşur.Bazı portal vinçlerin sadece bir tarafında payanda bulunur ve diğer tarafı yarı portal vinç olarak adlandırılan atölye veya sehpa üzerinde desteklenir.Portal vincin üst köprü çerçevesi (ana kiriş ve uç kiriş dahil), payandalar, alt kiriş ve diğer parçalardan oluşur.Vincin çalışma aralığını genişletmek için, ana kiriş bir konsol oluşturmak için payandaların ötesine bir veya iki tarafa uzanabilir.Vinçin çalışma aralığını, pergelin eğimi ve dönüşü yoluyla genişletmek için bir kola sahip bir kaldırma arabası da kullanılabilir.
Tek Kirişli Portal Vinç Parça Detayı:
1. Kaldırma Mekanizması
- Tek Kirişli Elektrikli Vinç
- MDG L tipi: Yengeçli yana monteli vinç
2. Tahrikli Boji ve Zemin Uç Kirişi
- Dövme Flanşlı tekerlek
- Sert kaynaklı kutu tipi kiriş
- kompakt düzen
3. Ana Izgara ve Ayaklar
- Ana kiriş ve 4 ayak kaynaklı kutu tiptir.
- Malzeme: yüksek kalitede Q235B veya Q355B karbon çeliği
- Ana kiriş, mukavemet cıvataları ile bağlanmıştır.
- X ışını veya ultrasonik muayene ile test edilen kaynaklı bağlantı;
- Tasarlanmış Sapma ≤1/800 açıklık
4. Kontrol
- Kabin kontrolü
- Pandantif kontrolü
- Kablosuz kontrol
5. Elektrikli Parçalar
- İletken güç kaynağı
- Tüm vinç hareketleri bağımsızdır ve aynı anda çalıştırılabilir.
- Koruma derecesi IP55
- Bileşenler bakımı kolay bir şekilde konumlandırılmıştır ve tüm yerleşim düzeni iyi koruma sağlar
- Festoon kabloları, galvanizli bir C rayında çalışan, kablo arabalarına sabitlenmiş kablo eyerlerine asılır.
6. Boyama
- mekanik bilyeli kumlama Sa2.5 ile pas giderme yoluyla korozyon koruması
- İlk kat kaplama epoksi 30 mikron
- İkinci kat kaplama epoksi 30 mikron
- 40 mikron poliüretan kaplamanın Üçüncü Katmanı
- Ortalama kalınlık: yaklaşık 100 mikron
- Renk: Gereksinimlere göre kırmızı veya turuncu
Teknik özellik:
| Kapasite | ton | 3 | 5 | 10 | 16 | 20 | ||
| açıklık | m | 7, 10, 16,20,24,30, 35, 40 ihtiyaca göre | ||||||
| çalışma yöntemi | Basma Düğmeli / Kabinli / Uzaktan Kumandalı Sarkık Çizgi | |||||||
| Hız | Kaldırma | m/dak | 8 ,8/0.8 | 8,8/0.8 | 7,7/0.7 | 3.5 | 3.5 | |
| Çapraz seyahat | 20 | 20 | 20 | 20 | 20 | |||
| Uzun yolculuk | Zemin | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Kaldırma | Tip /kw |
ZD41-4/4.5 ZDS1-4/0.4/4.5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| Çapraz seyahat | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Uzun yolculuk | Zemin |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Kabin |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| Elektrikli vinç | modeli | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Ağırlık kaldırmak | m | 6,9,12,18,24,30 | ||||||
| çalışma görevi | A3 | |||||||
| Güç kaynağı | 380V 50HZ 3 Faz AC (Talebinize Göre) | |||||||
Güvenlik özellikleri:
Ağırlık aşırı yük koruma cihazı, En kaliteli uzun süreli rulman poliüretan malzeme tamponu, Vinç hareket limit anahtarı, Voltaj alt koruma fonksiyonu, Acil durdurma sistemi, akım aşırı yük koruma sistemi vb!
Başvuru:
Sıcak satış tek kirişli portal vinç özellikleri, dış mekanlarda yükleme ve boşaltma işleri yapmak için yaygın olarak uygulanır.Çok
malzeme stok alanı olarak, çimento fabrikası, granit sanayi, inşaat sektörü, mühendislik sanayi vb.

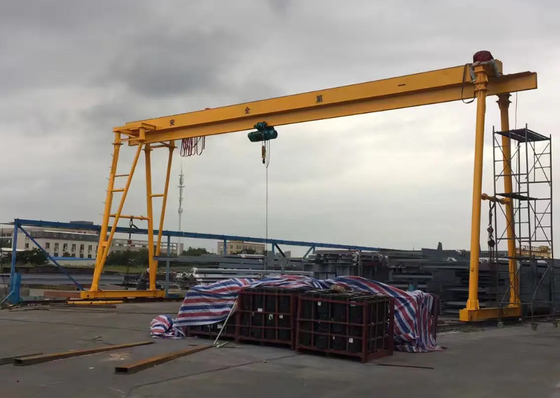

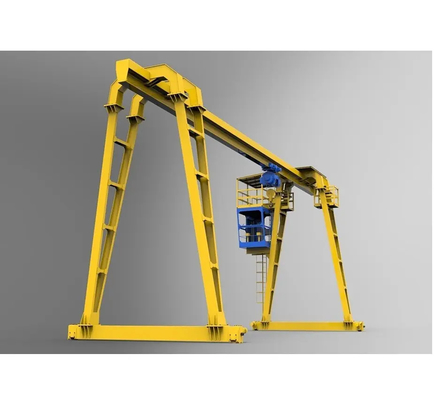

Vinç Fotoğrafları:
