| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | MH, BMH, MHL, MDG |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD2000-10000/set |
| Ambalaj bilgileri: | Elektrik ve diğer parçalar yüksek kaliteli kontrplak sandık, plastik filmlerle veya plastik dokuma k |
| Teslim süresi: | 15-30 iş günü |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | 5000 takım/yıl |
| Şart: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| açıklık: | 7.5-35m | Özellik: | portal vinç |
| Max. Maks. lifting load kaldırma yükü: | 1-20t, maks. 32t'ye kadar | Ürün adı: | Yerde Gezinen Portal Vinç |
| Başvuru: | atölye, Depo, bitkiler, fabrika, depo vb. | Kontrol metodu: | Kablosuz Uzaktan Kumanda, Yer kontrolü, sarkıt kontrol |
| Renk: | Sarı, Kırmızı veya gereği olarak | Güç kaynağı: | 3 Faz 380V 50hz veya özelleştirilebilir |
| Tip: | Vinç Tek Kirişli Köprülü Vinç, Tek kirişli gezer vinç, 10 tonluk gezer vinç | Ana elektrik parçaları: | Chint veya gereksinimler olarak Siemens, Schneider |
| Vurgulamak: | 16T Konsol Portal Vinç,Tek Kiriş Konsol Portal Vinç,16T Tek Kiriş Portal Vinç |
||

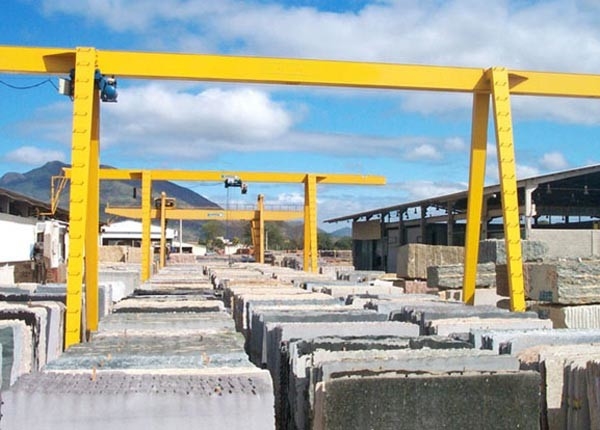

Yard Mermer Granit Taş Fantory'de Kullanılan 16T Tek Kirişli Konsol Portal Vinç
Genel açıklama:
Tek kirişli portal vinç, esas olarak ana tek kiriş, bacak, alt kiriş, kaldırma mekanizması, yürüme mekanizması, elektrik kontrolü olmak üzere portal çerçeveden oluşur. Çalışma durumuna göre iki bomlu, bir bomlu ve bomsuz olarak tasarlanabilir.
Tek kiriş portal vinç, ana kiriş üzerinde çalışan elektrikli halatlı vinç ile birlikte kullanılır.Genellikle kaldırma ağırlığı 3-20t, açıklık 7-30m, işçi sınıfı A3 veya A4 ve çalışma sıcaklığı -20-40 derecedir..
·Güvenlik özelliği:
Ağırlık aşırı yük koruma cihazı, En kaliteli uzun süre dayanan poliüretan malzeme tamponu, Vinç hareket limit anahtarı, Gerilim alt koruma fonksiyonu, Acil durdurma sistemi, akım aşırı yük koruma sistemi vb.
·Kontrol metodu:
Düğmeye veya uzaktan kumandaya veya kabine veya her ikisine birden sahip asılı hat
·Tasarım ve yapım kuralları:
Vinç için gerekli olan tüm standartlar Çin standardıdır.
Standart Teknik Parametre
| Kapasite | T | 3 | 5 | 10 | 16 | 20 | ||
| Açıklık | m | 12,16,20,24,30 | ||||||
| operasyonel yöntem | Basmalı Buton /Kabin/Uzaktan Sarkık Hat | |||||||
| Hız | Kaldırma |
m/dak |
8 ,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3.5 | 3.5 | |
| çapraz seyahat | 20 | 20 | 20 | 20 | 20 | |||
| Uzun seyahat | Zemin | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Kaldırma | /kw yazın | ZD41-4/4.5 ZDS1-4/0,4/4,5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| çapraz seyahat | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.8×2 | ZDY121-4/0.8×2 | YZD-4/0.8×4 | |||
| Uzun seyahat | Zemin | ZDY21-4/0.8×2 ZDY21-4/1.5×2 |
YZY22-4/1.5×2 YZR132M2-6/3,7×2 |
YZR22-4/1.5×2 | YZR160M1-6/6.3×2 YZR160M2-6/8,5×2 |
YZR160M1-6/6.3×2 YZR160M2-6/8,5×2 |
||
| Kabin | ZDR100-4/1.5×2 ZDR112-4/2.1×2 |
YZR112L1-4/2.1×2 YZR160M1-6/2,1×2 |
YZR112L1-4/2.1×2 YZR160M2 |
YZR160M2-6/8,5×2 YZR160L2-6/11×2 |
YZR160M2-6/8,5×2 YZR160L2-6/11×2 |
|||
| elektrikli vinç | modeli | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Ağırlık kaldırmak | m | 6,9 | ||||||
| Çalışma görevi | A3 | |||||||
| Güç kaynağı | 380V 60HZ 3faz AC (Talebinize göre) | |||||||
Tek Kiriş Portal Vinç Serisi
Ana kiriş ve destek ayaklarının müşteri isteklerine göre opsiyonel olarak iki tip yapısı vardır:
|
Kafes tipi |
Kutu tipi |
||
|
avantaj: |
avantaj: |
||
|
Şartname: |
Şartname: |
Yüzey İşlem
1) Tüm çelik çıplak yüzeyler mekanik olarak ön işleme tabi tutulur, kimyasal olarak yağdan arındırılır.
2) İsteğe bağlı olarak çelik üzerinde kumlama işlemi mevcuttur.
3) Emaye kaplamanın metale yapışmasını iyileştirmek için iki ön işlem pas önleyici astar tabakası.
4) Son Boya rengi müşteriye bağlıdır.
5) Dört kat yaklaşık 30 mikrometredir ve çelik yapı korozyonunu etkili bir şekilde önleyebilirler.
