| Menşe yeri: | Çin |
| Marka adı: | SANTO |
| Sertifika: | ISO, CE |
| Model numarası: | MH, BMH, MHL, MDG |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD2000-10000/set |
| Ambalaj bilgileri: | Elektrik ve diğer parçalar yüksek kaliteli kontrplak sandık, plastik filmlerle veya plastik dokuma k |
| Teslim süresi: | 15-30 iş günü |
| Ödeme koşulları: | Akreditif, T/T |
| Yetenek temini: | 5000 takım/yıl |
| Şart: | Yeni | Garanti: | 12 ay |
|---|---|---|---|
| açıklık: | 7.5-35m | Satış Sonrası Hizmet Verilir: | Yurtdışındaki makinelere hizmet verebilecek mühendisler, Saha kurulumu, devreye alma ve eğitim, Çevr |
| Özellik: | portal vinç | Max. Maks. lifting height ağırlık kaldırmak: | 6m~30m |
| Anma kaldırma momenti: | Farklı | Max. Maks. lifting load kaldırma yükü: | 1-20t, maks. 32t'ye kadar |
| Ürün adı: | Yerde Gezinen Portal Vinç | Başvuru: | atölye, Depo, bitkiler, fabrika, depo vb. |
| Vurgulamak: | Atölye Tek Kirişli Portal Vinç,10ton Tek Kirişli Portal Vinç,Portal Vinç Ray Üstü Tip |
||
10ton MH Model Atölyesi Tek Kirişli Portal Vinç Raylı Tip
Açıklama:
Ürün temel bilgileri
modeli: MH
Kaldırma kapasitesi: 1t-20t
İşçi sınıfı: ISO A3
Kontrol yöntemi: Kabin kontrolü, uzaktan kumanda ve kablo kontrolü ile asılı
Ortam sıcaklığı: -20-40℃ iç veya dış mekan
Kontrol yöntemi: Kabin kontrolü, uzaktan kumanda ve kablo kontrolü ile asılı
Ana mekanik parçalar: uzun kiriş, destek ayakları, tekerlekli alt kiriş.
Elektrikli parçalar: Uzun yol alan motorlar, kaldırma motorları, çapraz hareket eden motorlar, elektrik kontrol kutusu, limit anahtarları, aşırı yük sınırlayıcı.
Ürün Kullanımı:
Tek Kirişli Portal Vinç, zemin rayına monte edilmiş portal vinçtir ve malzeme yükleme / boşaltma için açık bahçede ve depoda yaygın olarak kullanılır.
Ürün Avantajları:
MH modeli Tek Kirişli Portal Vinç, Çin'in en iyi marka motorları, geleneksel tasarımı, olgun teknolojisi, hızlı teslimatı, kolay bakımı, basit yapısı, ekonomik maliyeti ile donatılmıştır ve onu tüm vinçler arasında en çok satan ürün haline getirir.
Tek Kirişli Portal Vinç Parça Detayı:
1. Kaldırma Mekanizması
- Tek Kirişli Elektrikli Vinç
- MDG L tipi: Yengeçli yandan monteli vinç
2. Tahrikli Boji ve Zemin Kirişi
- Dövme Flanşlı tekerlek
- Sert kaynaklı kutu tipi kiriş
- kompakt düzen
3. Ana Izgara ve Ayaklar
- Ana kiriş ve 4 ayak kaynaklı kutu tiptir.
- Malzeme: Q235B veya Q355B'nin yüksek kalitesine sahip karbon çeliği
- Ana kiriş, mukavemet cıvataları ile bağlanır.
- X ışını veya ultrasonik muayene ile test edilen kaynak bağlantısı;
- Tasarım Sapması≤1/800 açıklık
4. Kontrol
- Kabin kontrolü
- Kolye kontrolü
- Kablosuz kontrol
5. Elektrik Parçaları
- İletken güç kaynağı
- Tüm vinç hareketleri bağımsızdır ve aynı anda çalıştırılabilir.
- Koruma derecesi IP55
- Bileşenler bakımı kolay bir şekilde konumlandırılmıştır ve tüm düzen iyi bir koruma sağlar
- Festoon kablolar, kablo semerlerine asılır, kablo arabalarına sabitlenir ve galvanizli bir C rayında ilerler.
6. Boyama
- mekanik kumlama Sa2.5 ile pas giderme yoluyla korozyon koruması
- İlk kat epoksi 30 mikron kaplama
- İkinci kat epoksi 30 mikron kaplama
- Üçüncü kat poliüretan 40 mikron kaplama
- Ortalama kalınlık: yaklaşık 100 mikron
- Renk: Gereksinimlere göre kırmızı veya turuncu
Teknik özellik:
| Kapasite | ton | 3 | 5 | 10 | 16 | 20 | ||
| Açıklık | m | 7, 10, 16,20,24,30, 35, 40 gereksinime göre | ||||||
| Operasyon yöntemi | Basmalı Buton /Kabin/Uzaktan Sarkık Hat | |||||||
| Hız | Kaldırma | m/dak | 8 ,8/0,8 | 8,8/0,8 | 7,7/0,7 | 3.5 | 3.5 | |
| çapraz seyahat | 20 | 20 | 20 | 20 | 20 | |||
| Uzun seyahat | Zemin | 20 | 20 | 20 | 20 | 20 | ||
| Kabin | 20, 30,45 | 20, 30,40 | 30,40 | 30,40 | 30,40 | |||
| Motor | Kaldırma | /kw yazın |
ZD41-4/4.5 ZDS1-4/0,4/4,5 |
ZD141-4/7.5 ZDS10.8/4.5 | ZD151-4/13 ZDS11.5/4.5 | ZD151-4/13 | ZD152-4/18 | |
| çapraz seyahat | ZDY12-4/0.4 | ZDY121-4/0.8 | ZDY21-4/0.82 | ZDY121-4/0.82 | YZD-4/0.84 | |||
| Uzun seyahat | Zemin |
ZDY21-4/0.82 ZDY21-4/1.52 |
YZY22-4/1.52 YZR132M2-6/3.72 |
YZR22-4/1.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
YZR160M1-6/6.32 YZR160M2-6/8.52 |
||
| Kabin |
ZDR100-4/1.52 ZDR112-4/2.12 |
YZR112L1-4/2.12 YZR160M1-6/2.12 |
YZR112L1-4/2.12 YZR160M2 |
YZR160M2-6/8.52 YZR160L2-6/112 |
YZR160M2-6/8.52 YZR160L2-6/112 |
|||
| elektrikli vinç | modeli | CD1/MD1 | CD1/MD1 | CD1/MD1 | CD1 | HC | ||
| Ağırlık kaldırmak | m | 6,9,12,18,24,30 | ||||||
| Çalışma görevi | A3 | |||||||
| Güç kaynağı | 380V 50HZ 3faz AC (Talebinize göre) | |||||||
Güvenlik özellikleri:
Ağırlık aşırı yük koruma cihazı, En kaliteli uzun süre dayanan poliüretan malzeme tamponu, Vinç hareket limit anahtarı, Gerilim alt koruma fonksiyonu, Acil durdurma sistemi, akım aşırı yük koruma sistemi vb.
Uygulama:
Sıcak satış tek kirişli portal vinç özellikleri, dış mekanlarda yükleme ve boşaltma işleri yapmak için yaygın olarak uygulanır.Çok
olarak malzeme stok sahası, çimento fabrikası, granit sektörü, inşaat sektörü, mühendislik sektörü vb.

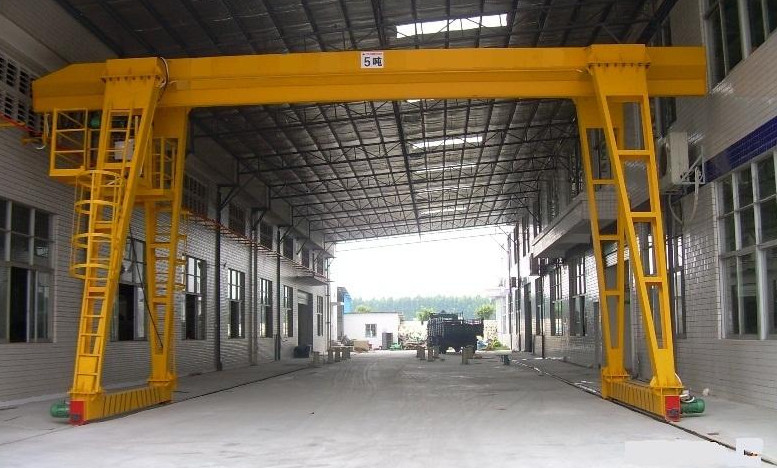

Vinç Fotoğrafları:
